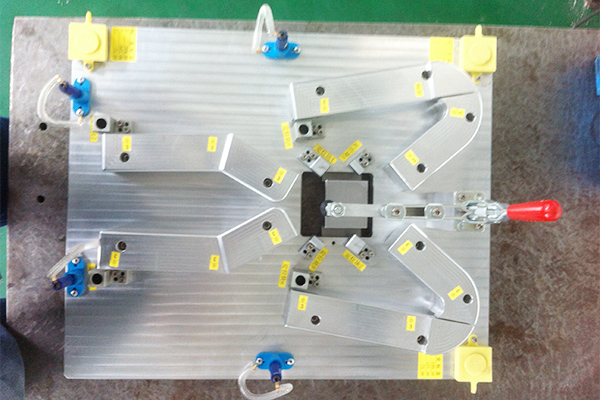

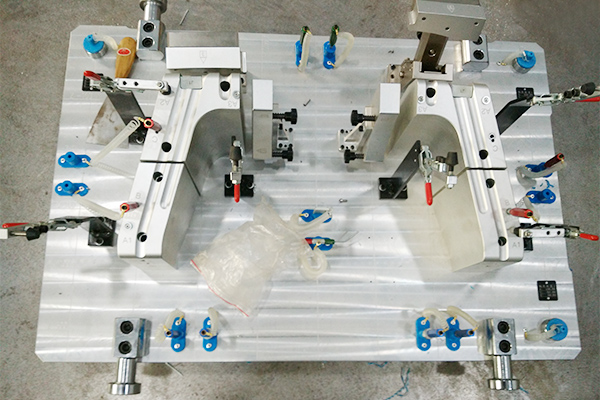

測試夾具是一種用來測量和評價零件尺寸質量的專用檢驗設備。在零件生產現場,通過檢具實現對零件的在線檢測,為此需要將零件準確地安裝于檢具上,然后通過目測,或測量表,或卡尺對零件型面,周邊進行檢查,也可以借助檢驗銷或目測對零件上不同性質的孔及零件與零件之間的聯接位置進行目檢，從而保證在試生產及起步生產時實現零件質量狀態的快速判斷。在此情況下，通過目檢或測量可以判斷:零件輪廓周邊大小和形狀區域以及相對位置與通過CAD/CAM直接加工的檢具理論值之間的偏差。

對于零件上的某些極其重要的功能性尺寸，還能利用測試夾具進行數值檢測。通常不能借助檢具直接獲得零件基于車身坐標系統精確的坐標值,而是將零件置于檢具上通過三坐標測量機測量方才獲得。現代檢具的結構在設計時同時考慮其可以作為測量支架使用。但是當檢具的在線檢查功能與測量支架功能不能同時滿足時，應首先滿足檢具的在線檢查功能。

測量支架是用三坐標測量機測量零件時的一種輔助支架，其所有的支撐面（點）,定位基準面（點）均必須根據零件的CAD數據銑削加工，有些特殊零件的測量支架還應具有部分檢具的功能。檢具和測量支架能夠根據有效的產品圖紙和CAD數據來合理地測量零件的所有數據，借助于三坐標測量機能對檢具和測量支架進行校驗和鑒定。在正常的使用頻率和良好的保養維護情況下，應保證檢具和測量支架在相應的零件生產周期內的使用壽命。
