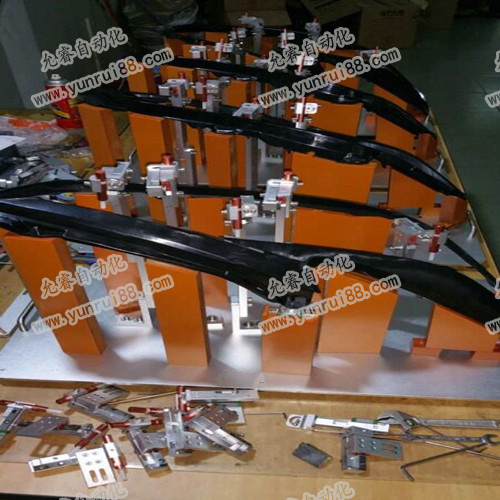

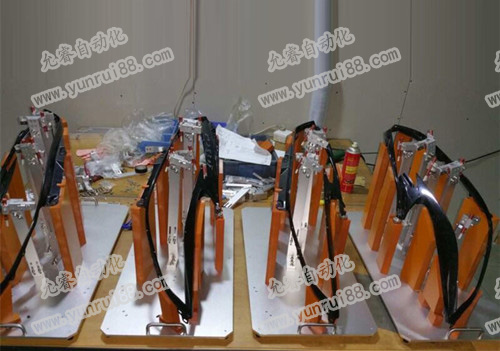

（1） 作為對設計需求的掌控，設計方應參考概念方案書和其書面描述 。

（2） 所有的圖紙都要能將尺寸精準地標注出來。另外：汽車檢具設計圖務必包括在檢具上的被檢測零件輪廓圖。檢具原材料表單應包括原材料的大小，所有標準件應國家標準。為了達到制造要求，檢具零件圖應檢具總圖分開。所有的尺寸應以公制描述。

（3） 在選擇材料、導板、銷、定位夾緊裝置時，需考慮檢具正確使用的環境，以保證檢測夾具在正常生產的有效期內保持原有的功能。

（4） 定位基準的準則必須使用于汽車檢具設計圖紙中和檢具上，一般概念是：將被測零件定位空間在由第一定位面，第二定位面，第三定位面組成的三維空間中。

（5） 定位基準孔的基本裝置。定位裝置的檢驗銷規定定位基準的任何方向的被測零件的運動。這種情況可使用導軌或可移動的檢具零件來允許被測零件在非定位方向上的移動。但是，只有使用高精度的導軌才不會影響規定的定位裝置的定位精度。對定性型檢具的檢驗銷需充分利用最大限度的允許公差。這種銷可能裝在 一個導板或可移動的零件上以允許在非定位方向上的移動。對定量型檢具的所有基準定位銷均不考慮其尺寸大小（獨立原則），并將被測零件準確地定位在規定的定位基準方向上。
